PORTA – R

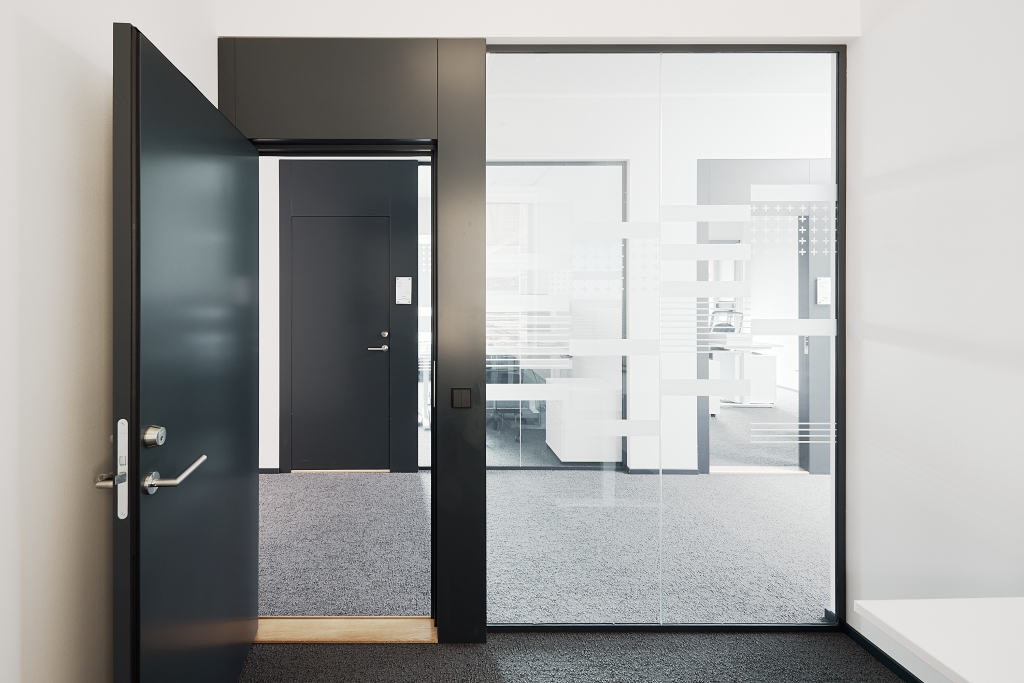

PORTA-R är en fabriksmonterad dörrportal med MDF-konstruktion (tjocklek: 92 mm eller 120 mm) klädd med MDF-paneler.
Systemet är utformat utan foder.

image (107)

Denna produkt är EPD-certifierad!

Certifikatet kan laddas ner antingen från RTS-databasen genom att skriva "structo" i sökrutan och sedan välja lämpligt certifikat från listan eller från avsnittet Dokumentation längst ner på webbplatsen.

Portalens maximala höjd om sidopanelen är i ett stycke:

2790 mm*

* målad

Portalens maximala höjd om sidopanelen är uppdelad i två stycken:

3600 mm*

* endast med 120 mm tjocklek

Maximala mått på dörrkarmen (bredd x höjd):

1090 x 2390 mm*

* med SU-050 dörrblad

Portaltjocklek:

92 mm, 120 mm

Teknisk beskrivning

CBC5C2C1-92A5-4B07-AEC0-67D6B9485190

PORTA-R är monterade på fabrik, vilket gör installationen på plats snabb och enkel. Monteringsreserv är 5-40mm upptill och 0-20mm på båda sidor, därför är monteringen bekväm även om dimensionerna på monteringsöppningen varierar.
Portalen kan beställas att öppnas inåt eller utåt och i båda fallen ligger dörrbladet i nivå med resten av portalen, utifrån sett.

Standard karmbredder för enkelbladiga dörrar är: M7 (690 mm), M8 (790 mm), M9 (890 mm), M10 (990 mm), M11 (1090 mm). Standardhöjden på dörrkarmen är M21 (2 090 mm). Det går även att beställa pardörrar, dubbelsidiga dörrar, dörrar med glasöppningar och dörrar i specialstorlekar. Standard dörrtyp är SU-050 (dörrpanelens tjocklek är 53 mm) och SU-060 (dörrpanelens tjocklek är 66,5 mm).

Minsta bredd på ett dörrblad utan glasöppning är 250 mm och minsta bredd på ett dörrblad med glasöppning är 560 mm.

Sidolådorna är idealiska för vägguttag, strömbrytare, kablar.
Minsta bredd på sidopanelen för den invändiga öppningsportalen vid installation av elmaterial är 195 mm sett från utsidan (170 mm från insidan). Motsvarande mått för utvändig öppningsportal är 170 mm och 182 mm.

MDF 10 mm paneler limmas på stommen på ena sidan. På andra sidan (utsidan) kan panelerna fästas antingen med lim eller med öppningsbart clips-system. För MDF 8 mm paneler används fanerad eller laminerad yta.

För bättre ljuddämpning har de mineralull och upp till 2 lager MDF/gipsskiva i stommen.

Vid behov kan ljuddämpande luftdon beställas ovanför och/eller bredvid dörren (Sound Screen).

Konstruktionerna bredvid produkten måste vara tillräckligt kraftiga för att profilerna ska kunna fästas i dem.

Möjliga ytbeläggningar för paneler, dörrblad och dörrkarm är följande:

  • målad enligt RAL, NCS eller Tikkurila färgkort;
  • klädd med naturligt eller tekniskt faner, som kan vara betsat och lackat, lackat med tonat lack eller målat;

Trösklarna är gjorda av ek. Det är även möjligt att beställa en automatiskt nedfällbar tätning.

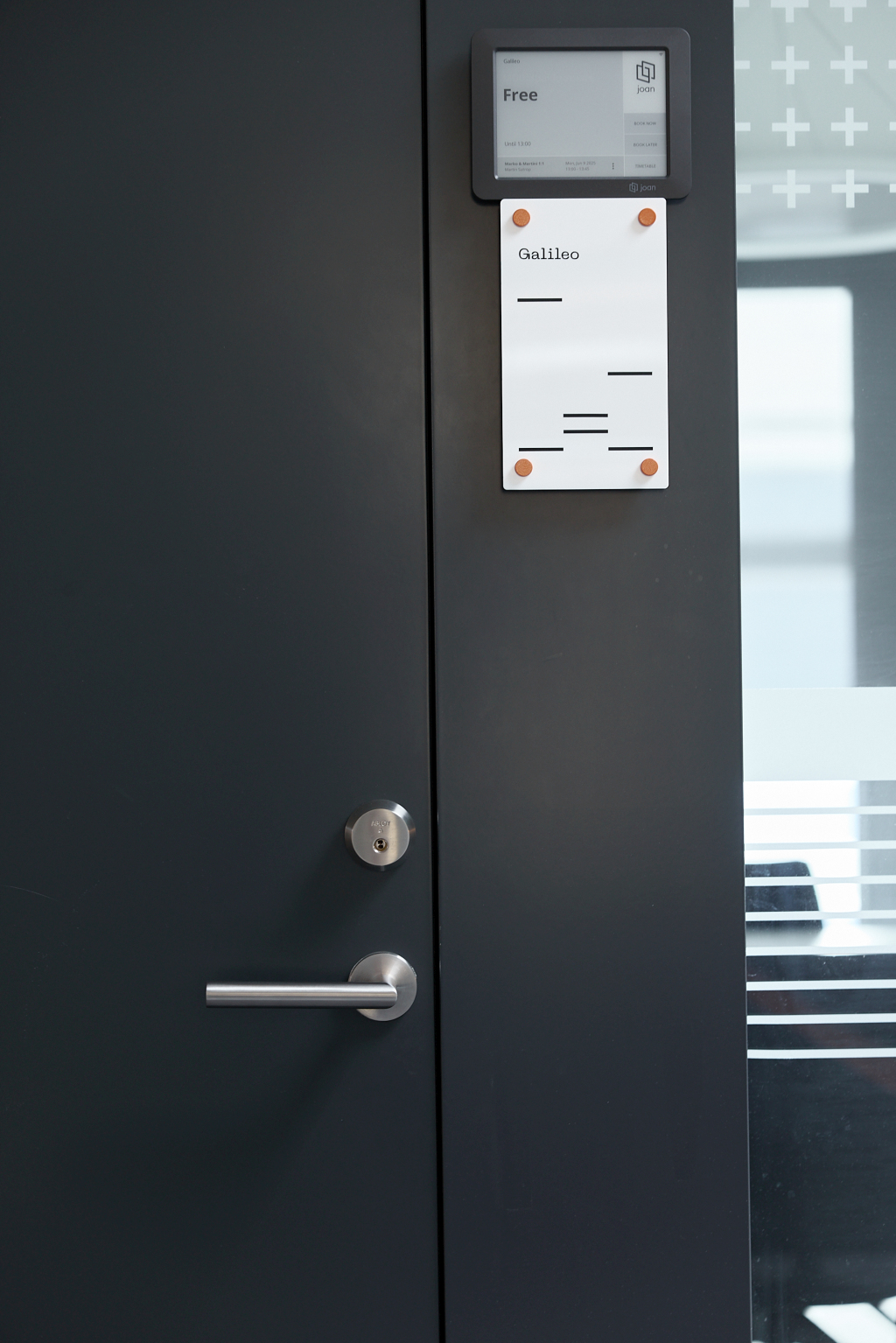

Standard låshus är ASSA 565-50 och låsbleck är ASSA 2864. Det går även bra att beställa andra låshus och låsbleck.

Som standard används Abloy 3248 gångjärn. Andra gångjärn (inklusive dolda gångjärn) kan användas.
